Проектируем и изготавливаем вырубные штампы (штанцформы) для валковых и ручных прессов

Некоторые сведения о штанцформах (рекомендуется к прочтению) ----->

Зачем и в каких случаях нужно подваривать ножи на штанцформах ----->

Зачем штанцформе основание в виде стальной плиты ----->

ШТАНЦФОРМЫ НА ЗАКАЗ

Для просчета стоимости формы нужно прислать векторный файл. Файлы принимаются в форматах: .cdr, .eps, .dwg, .dxf, .ai

При не сложных формах достаточно эскиза с проставленными размерами. В этом случае можно присылать файл в любом растровом формате (jpg., png., gif., и т.д.)

Необходимо указать вид вырубаемого материала, его толщину и размер заготовки (если имеется).

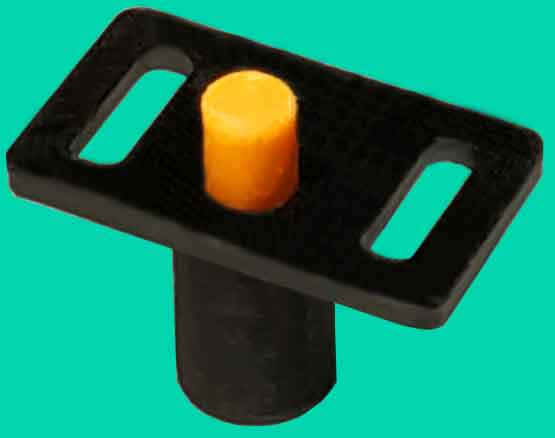

ПРОБОЙНИКИ ДЛЯ ВЫРУБНЫХ ФОРМ

(посмотреть все пробойники) ---->

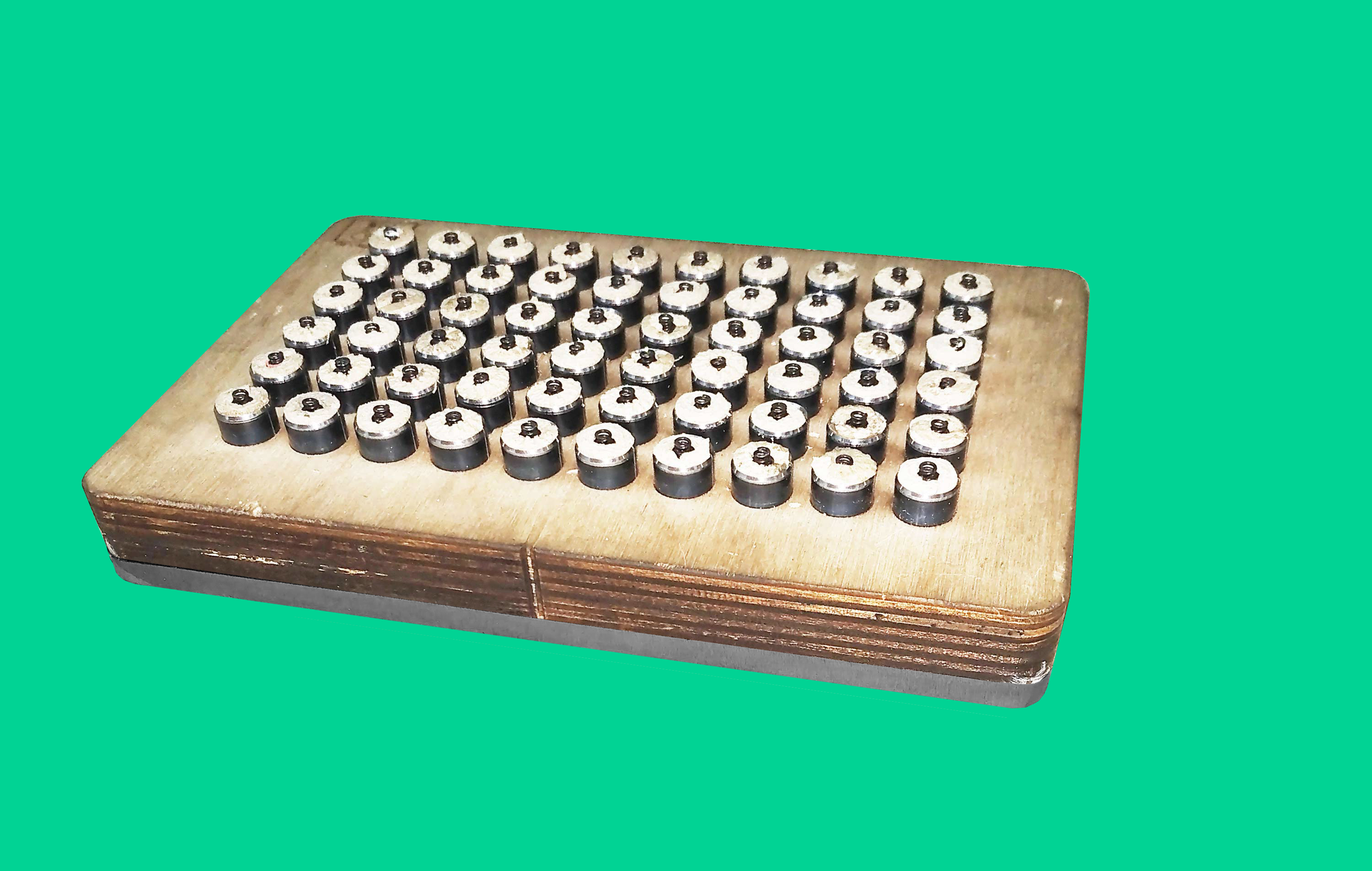

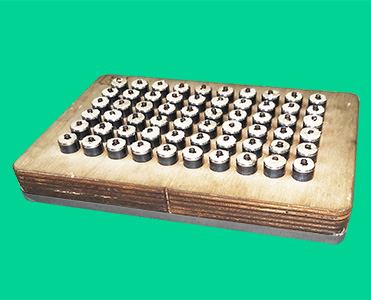

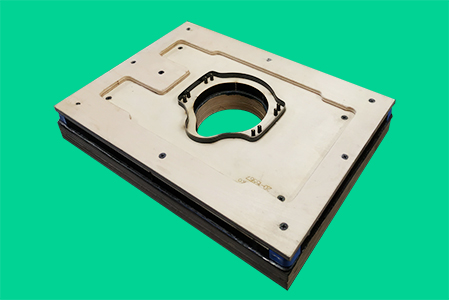

ОПОРНАЯ ПЛИТА

Опорная плита служит основанием для штанцформы и дает значительный положительный эффект:

1) Координально увеличивается площадь соприкосновения инструмента с нижним валом. Что в свою очередь положительно увеличивает трение.

2) Тыльная сторона ножей защищена от истирания.

3) Нож не разбалтывается в фанерном основании.

4) При использовании штанцформ с опорной плитой появляется возможность использования приправочной ленты для корректировки вылета ножа.

Есть и негативный момент: плита значительно утяжеляет штанцформу. В связи с этим обстоятельством применение опорной плиты на формах значительных размеров не целесообразно.

Крайне желательна установка плиты для штанцформ с пробойниками. Именно пробойники разбалываются в первую очередь.

Толщина плиты - 6мм
Материал - сталь
Вес - 470 г/дм.кв.

Цена: 455 руб/дм.кв.

ГОТОВЫЕ ВЫРУБНЫЕ ШТАМПЫ (ШТАНЦФОРМЫ)

Формат А4: "Девять прямоугольников"

Девять прямоугольников 60х90мм, с закругленными углами. (Календарик, магнитик и т.д.)

Штанцформа имеет заходные ножи.

Ножи штанцформы: 23,8мм 3pt, с фасетной заточкой

Цена 5000 руб

Есть в наличии!

Прямоугольник

60х90мм, с закругленными углами. (Календарик, магнитик и т.д.)

Ножи штанцформы: 23,8 мм 3pt, с фасетной заточкой.

Цена 2500 руб

Есть в наличии!

Круг

Диаметр 18мм, на штанцформе 20 кругов.

Ножи штанцформы: 23,8мм 3pt, с фасетной заточкой.

Цена 3000 руб

Есть в наличии!

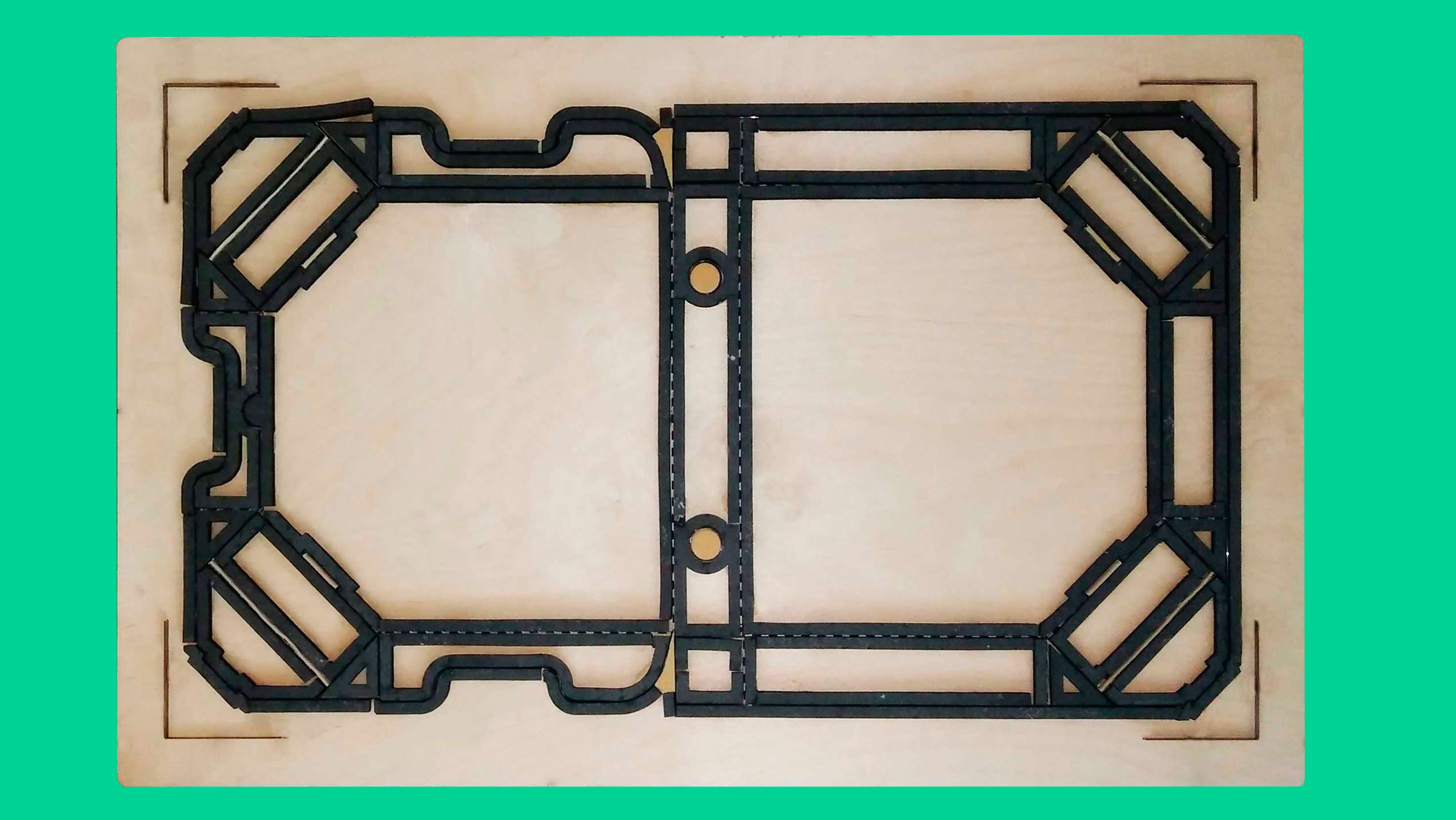

Коробка для пиццы

Внутренний размер коробки: 255х260 мм

Ножи штанцформы: 23,8мм 3pt,

Цена 15000 руб.

Есть в наличии !
