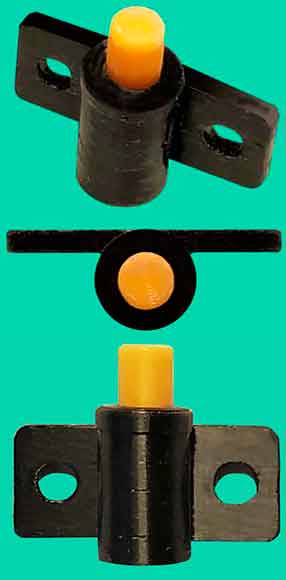

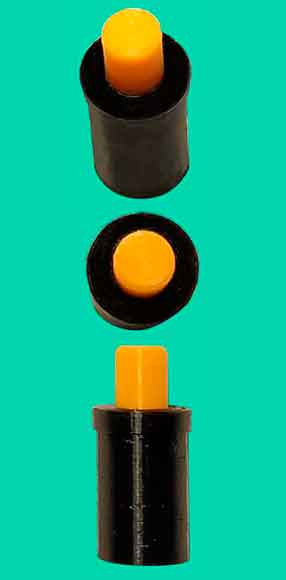

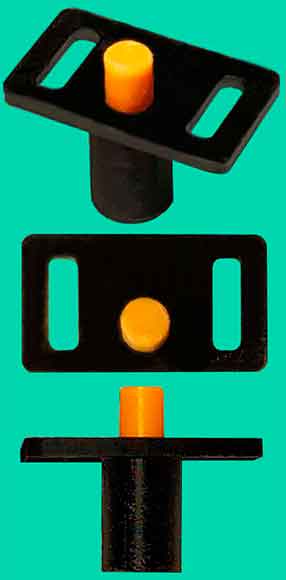

ПОЗИЦИОНИРУЮЩИЕ ШТИФТЫ
Штифты применяются для позиционирования печатного листа на штанцформе. Данные позиционеры устанавливаются на штанцформу, как правило по 4шт, выстраивая позиционирующий угол.
Выступающий штифт подпружинен и утапливается в корпус при прохождении штанцформы между валами.
(Обращаем внимание, что форма посылается в валы преимущественно штифтами вперед, во избежании разрушения кнопок сдвигающимся материалом или марзаном.)
Позиционеры продаются комплектами по 4шт. Комплект может состоять из любых видов позиционирующих штифтов.
Цена комплекта из любых 4 шт - 950 руб
Цена комплекта 3Д файлов для самостоятельной 3д печати в формате stl - 2000 руб (5 файлов stl + 1 pdf с описанием)

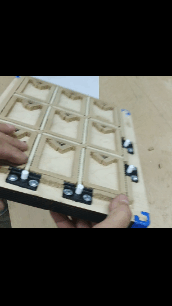

Видео применения штифтов >
Смотреть схему установки...>
|
   |
 |
 |
|
ПРОБОЙНИКИ

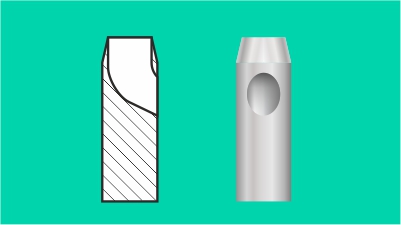

Пробойник с боковым выходом. Диаметр вырубки: 1,5мм, 2мм, 3мм, 4мм, 4,5мм, 5мм, 6мм, 7мм, 8мм, 9 мм. Простой надежный пробойник. Требуется некоторое пространство для выхода вырубленных отходов. Из-за этого нельзя устанавливать вплотную к другим ножам. Посадочный диаметр на 2,5 - 3мм больше вырубного.
Цена 410 руб /от 10шт дешевле/
|
 |
|

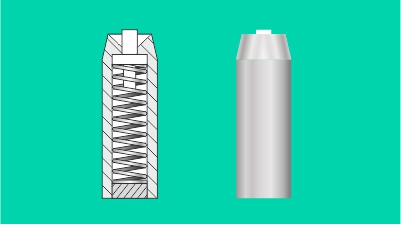

Пробойник с латунным толкателем. Составной пробойник с толкателем. Практически ни когда не забивается отходами. Вырубной диаметр 2-10мм, с шагом в 1мм. Посадочный диаметр + 0-3мм к вырубному.
Цена 410 руб /от 10шт дешевле/
|
 |
|

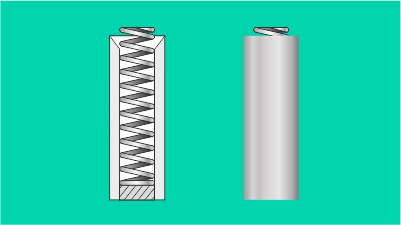

Пробойник с пружинным толкателем. Вырубной диаметр: 3-10мм, с шагом в 1мм. Посадочный диаметр равен вырубному.
Цена 410 руб /от 10шт дешевле/
|
 |
|

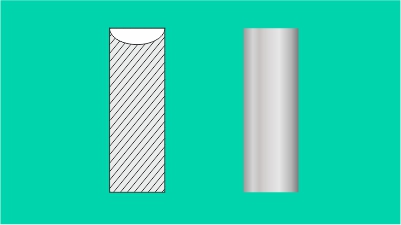

Пробойник простой, чашечный. Не смотря на свою простую конструкцию, вырубает отверстия в материалах толщиной до 10 мм! Диаметр вырубки: 1,5мм, 2мм, 3мм, 4мм, 5мм, 6мм, 7мм, 8мм, 9мм, 10мм, 12мм. Посадочный диаметр равен вырубному.
Цена 410 руб /от 10шт дешевле/
|
 |
|

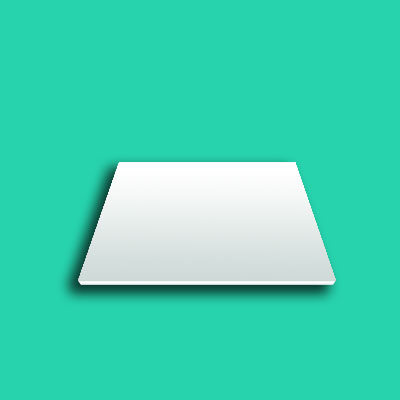

МАРЗАН /ПОЛИСТИРОЛ/
В качестве марзана можно использовать ударопрочный полистирол.
Размер А4 - 500 руб
Размер А3 - 700 руб
Остальные размеры - 60 руб.дм.кв
Видео применения марзана (Как рубить на валковом прессе мягкие материалы) =>
|
 |
|
Опорная плита
Опорные плиты желательно устанавливать на все формы для валкового пресса. Но в следствии значительного увеличения веса формы их применение целесообразно только на формах не большого размера.
Цена 650 руб/дм.кв. (нержавейка 4мм)
Подробнее о приминении опорных плит здесь => |
 |
|
|
