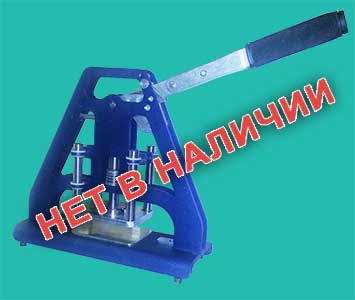

    Рычажные прессы

    Опции






ЧТО НУЖНО ЗНАТЬ О ВЫРУБНЫХ ШТАМПАХ (ШТАНЦФОРМАХ)








Получение каждого изделия методом вырубки, требует индивидуального отношения и подхода. Различные виды материалов, их толщина, твердость, склонность к растяжению, деформации, разрушаемость предопределяют эту необходимость индивидуального подхода. Для вырубки на валковых прессах применяют в основном недорогие вырубные штампы, состоящие из фанерного основания толщиной 15-18 мм, различных видов и формы ножей и выталкивающей резины. Не смотря на достаточно ограниченный арсенал средств, их различное сочетание и грамотный подбор, позволяет в итоге получить каждый раз оригинальный работающий инструмент.

ШТАНЦ — фасонный нож, который применяется для изготовления путем высечки заготовок тароупаковочных изделий. Используется при пакетной или полосной вырубке. (http://advertising_polygraphy.academic.ru/2781)


Ответы на часто задаваемые вопросы

  1. И на тигельных, и на валковых прессах используются одни и те же штанцевые формы.
  2. В 99% случаев используются ножи высотой 23,8 мм, а фанера толщиной 18мм , соответственно вылет ножа 5,8 мм (для режущих ножей)
  3. Форма, а точнее ножи выдерживают тираж в сотни тысяч ходов.
  4. Ножи не точатся. При затуплении ножей форму просто меняют. (Редко, на дорогих формах отдельные изношенные ножи меняют. Эта операция требует определенных навыков, специального инструмента и оборудования)
  5. Цена штанцформы формируется из:
    • совокупной длины ножей, вида ножей и их качества
    • сложности сопряжения ножей
    • наличия пробойников
    • количества и качества выталкивающей резины
    • качества, толщины и общих размеров фанеры
    • необходимости доработки исходных файлов

Чтобы упростить для себя предварительный подсчет цены, можно иметь в виду среднюю цифру 2200-2500 руб за 1м.п ножа.На самом деле цена может варьироваться от 1500 руб. до 3000 руб за 1 м.п. ножа.

Что нужно иметь в виду при заказе штанцевой формы

  1. Максимально возможный размер формы определяется рабочим размером вала. Нужно помнить, что у формы есть поля, примерно по 20мм со всех сторон. Если у вас вырубаемая деталь типа коробки, т.е. имеет прямые участки, то форму нужно посылать в вальцы немного под углом, а это тоже занимает место на валу. Плюс для комфортной работы нужно иметь запаса на валу хотя бы 50 мм.
  2. В комментариях к файлу нужно указать, что имеется в виду на вашем эскизе ЛИЦО ПЕЧАТИ или ЛИЦО ШТАМПА. "Лицо печати" - это условно вид сверху на картинку, которую требуется вырубать. "Лицо штампа" - это условно вид сверху на выступающие из формы ножи. По умолчанию, если иное не указано, файл считается "лицом печати".
  3. При подготовке файла, режущие, биговочные и любые другие ножи нужно обозначать на эскизе разным цветом.
  4. Нужно отмечать (письменно) какая резина по твердости нужна для вашего штампа. Твердость резины обозначается в *шорах. Обычно используют резину от 15 до 50 шор по шкале А. Где 15 - это самая мягкая. Мягкая резина применяется для уменьшения давления на материал, например при рубке гофрокартона чтобы не сминать гофру.
  5. Так же нужно указать вариант проклейки эжекторной резины:
  • по периметру ножа только внутри контура
  • по периметру ножа: и снаружи, и внутри контура
  • по периметру ножа в шашечку
  • сплошная резина
  1. Для удобства пользования формой можно предусмотреть ручку(и).
  2. Все эскизы и чертежи нужно делать в масштабе 1:1, т.е. в натуральную величину.
  3. Файлы принимаются в любом векторном формате: .eps, cdr, dwg, dxf, ai,
  4. На валковом прессе желательно использовать ножи 3 пт (3 **пункта).

1пт (один пункт) = 0, 376 мм
Соответственно: 2пт - 0.75 мм
                                3пт - 1,05 мм
На практике говорят и так, и так. И "мне нужен миллиметровый нож", и "мне нужны трех пунктовые ножи" всеравно будет правильно.

*Метод и шкала были предложены Альбертом Ф. Шором в 1920-х годах
** Пункты (нем. Punkt — точка) это термин из полиграфии, а так как изначально штанцформы предназначались именно для вырубки полиграфической продукции, то такое обозначение вполне уместно.



Продолжение следует ... ))

Новый нож

Нож после 30000 ходов
