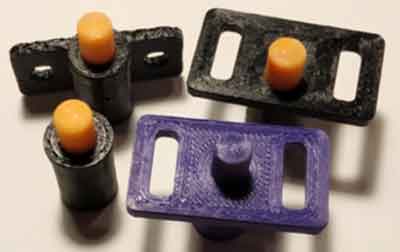

Позиционирующие штифты (солдатики)

Солдатики применяются для позиционирования печатного листа на штанцформе. Данные позиционеры устанавливаются на штанцформу, как правило по 4шт, выстраивая позиционирующий угол.

Выступающий штифт подпружинен и утапливается в корпус при прохождении штанцформы между валами.

(Обращаем внимание, что форма посылается в валы преимущественно солдатиками вперед, во избежании разрушения солдатиков сдвигающимся материалом или марзаном.)

Позиционеры продаются комплектами по 4шт. Комплект может состоять из любых видов солдатиков.

Цена комплекта из любых 4 шт - 750 руб





Солдатик регулируемый

Применяется для позиционирования печатного материала относительно ножей штанцформы. Есть возможность корректировать положение печатного материала до 10 мм.

Видео применения солдатиков >

Смотреть схему установки...>

  Штифты для штанцформ



Солдатик регулируемый со смещением

Применяется для позиционирования печатного материала относительно ножей штанцформы. Есть возможность корректировать положение печатного материала до 10 мм. Смещение позиционирующего штифта позволяет применять позиционер ближе к ножам.

Видео применения солдатиков >

Смотреть схему установки...>

  Штифт для позиционирования печатного материала на штанцформе



Солдатик боковой

Применяется для позиционирования печатного материала относительно ножей штанцформы. Позволяет позиционировать запечатанный лист (материал) когда лист отстоит близко от края формы.

Видео применения солдатиков >

Смотреть схему установки...>

  Штифт утапливающийся для позиционирования печатного листа



Солдатик мини

Применяется для позиционирования печатного материала относительно ножей штанцформы. Используется в случаях когда нет необходимости корректировать положение материала.

Видео применения солдатиков >

Смотреть схему установки...>

  Штифт утапливающийся

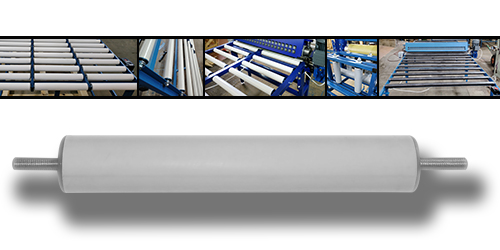

ВАЛЫ

Можно купить валы комплектами верхний + нижний:

400мм - 18000 руб

650мм- 26000 руб

800мм - 32000 руб

1100мм - 48000 руб

1600мм - 79000 руб



  Валы для валковых прессов, запчасти для валковых прессов, опции для валковых прессов

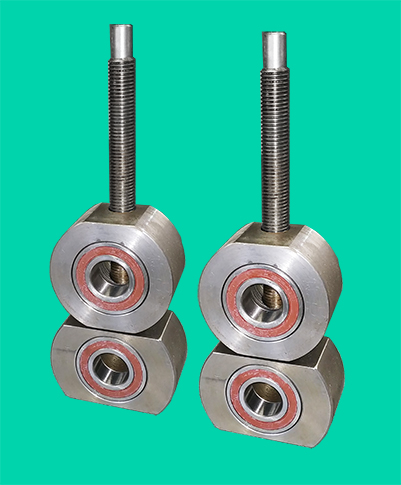

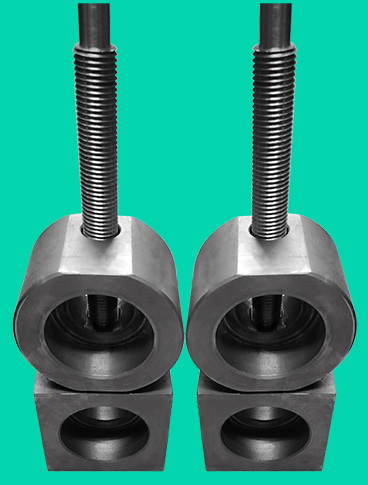

КОРПУСА ПОДШИПНИКОВ С ПОДШИПНИКАМИ

Комплект корпусов с подшипниками (2 верхних +2 нижних)

Цена комплекта - 16600 руб

  Валы для валковых прессов, запчасти для валковых прессов, опции для валковых прессов


ПРОБОЙНИКИ

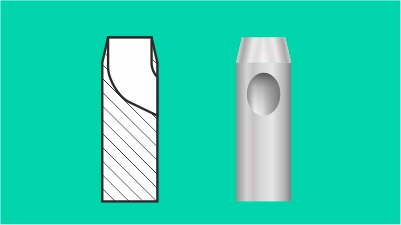

Пробойник с боковым выходом. Диаметр вырубки: 1,5мм, 2мм, 3мм, 4мм, 4,5мм, 5мм, 6мм, 7мм, 8мм, 9 мм. Простой надежный пробойник. Требуется некоторое пространство для выхода вырубленных отходов. Из-за этого нельзя устанавливать вплотную к другим ножам. Посадочный диаметр на 2,5 - 3мм больше вырубного.

Цена от 190 руб/шт (цена зависит от размера пробойника)

  Пробойник с боковым выходом, производство Швеция


Пробойник с латунным толкателем. Составной пробойник с толкателем. Практически ни когда не забивается отходами. Вырубной диаметр 2-10мм, с шагом в 1мм. Посадочный диаметр + 0-3мм к вырубному.

Цена от 185 руб/шт (цена зависит от размера пробойника)

  Пробойник с латунным толкателем, производство Швеция

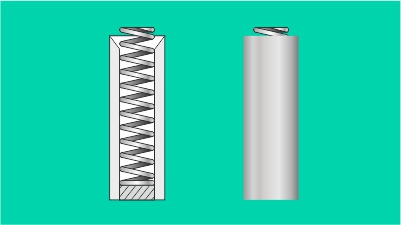

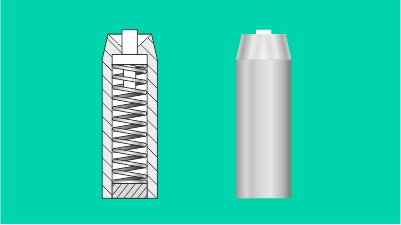

Пробойник с пружинным толкателем. Вырубной диаметр: 3-10мм, с шагом в 1мм. Посадочный диаметр равен вырубному.

Цена от 185 руб/шт (цена зависит от размера пробойника)

  Пробойник с пружинным толкателем, производство Швеция

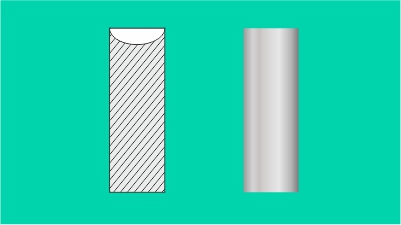

Пробойник простой, чашечный. Не смотря на свою простую конструкцию, вырубает отверстия в материалах толщиной до 10 мм! Диаметр вырубки: 1,5мм, 2мм, 3мм, 4мм, 5мм, 6мм, 7мм, 8мм, 9мм, 10мм, 12мм. Посадочный диаметр равен вырубному.

Ценаот 165 руб/шт (цена зависит от размера пробойника)

  Простой чашечный пробойник, производство Швеция

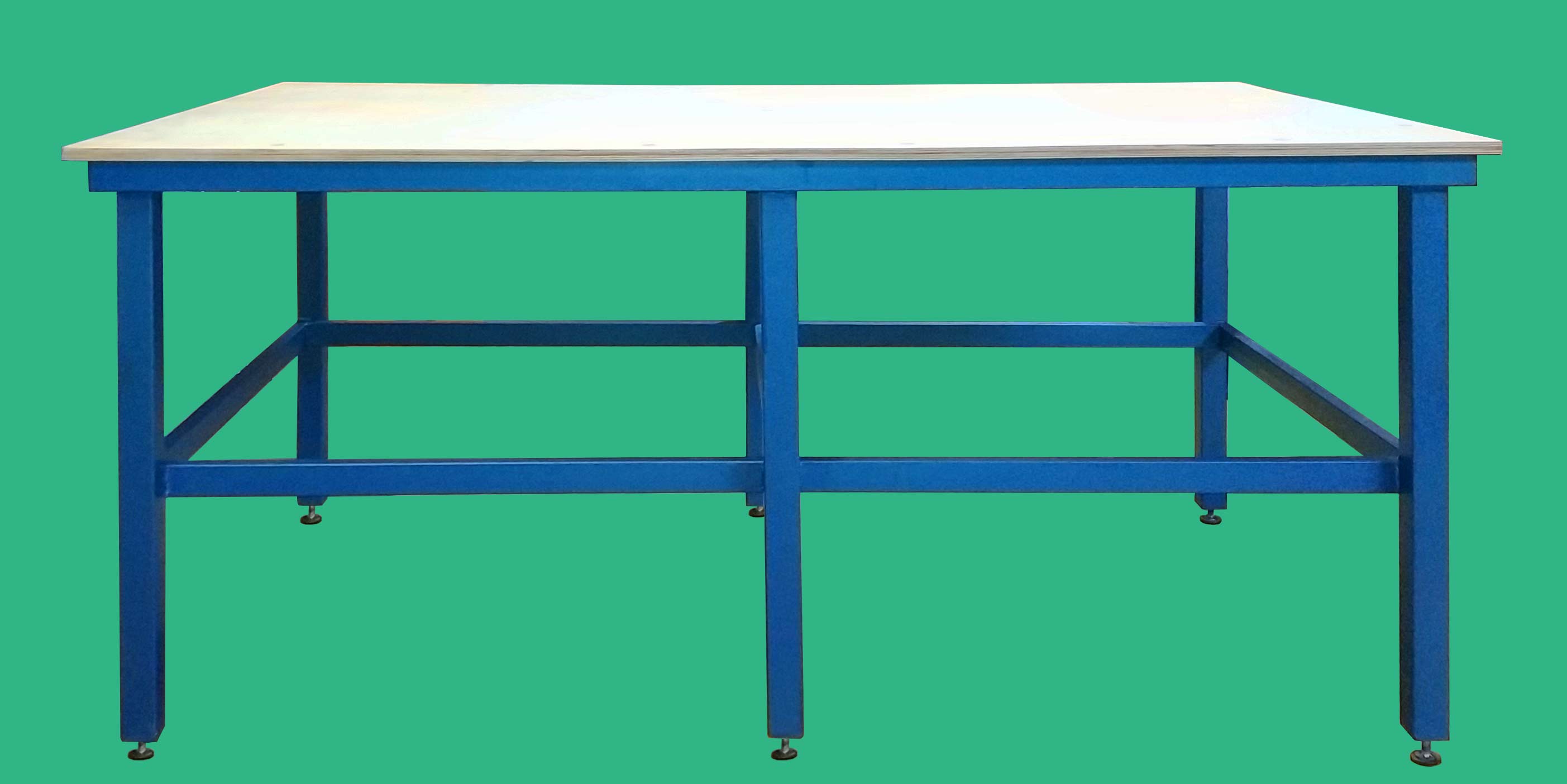

Стол под пресс

Специально для прессов мы производим надежные сварные столы. Так как основная нагрузка пресса приходится на середину стола, у стола имеются две дополнительные опоры по центру. Столешница выполнена из фанеры 15мм, покрыта лаком и крепится с помощью мебельных болтов М6. Каркас стола из профильной трубы 40х40мм и 40х20мм, окрашен молотковой эмалью. Каркас полностью сварной и не разбирается.

Размеры столов:

Для ПВР 21 - 1520х820х720мм - 12000 руб

Для ПВР2 - 1520х820х720мм - 12000 руб

Для ПВР3 - 1520х980х720мм - 12000 руб

Для ПВР4 - 1800х1220х720мм - 15000 руб

Возможно изготовление стола по размерам заказчика.

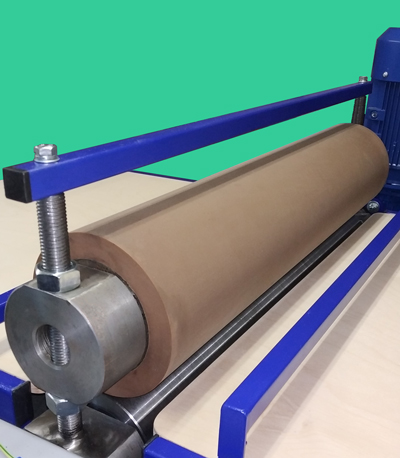

Гуммирование валов

Гуммирование валов - покрытие валов слоем резины или полиуретана, заданных параметров (толщина слоя, твердость покрытия и т.д.)

Гуммирование (обрезинивание) применяется к валам которые работают на припрессовку различных материалов, это: ламинация, приклеивание, каширование картона, распределение клеевого слоя по склеиваемым поверхностям и т.д.

Можно гуммировать только верхний вал, можно гуммировать оба вала, можно гуммировать запасной вал, который применяется в замен вырубного по необходимости.

Цена зависит от вида материала гуммирования, толщины слоя и длины вала.

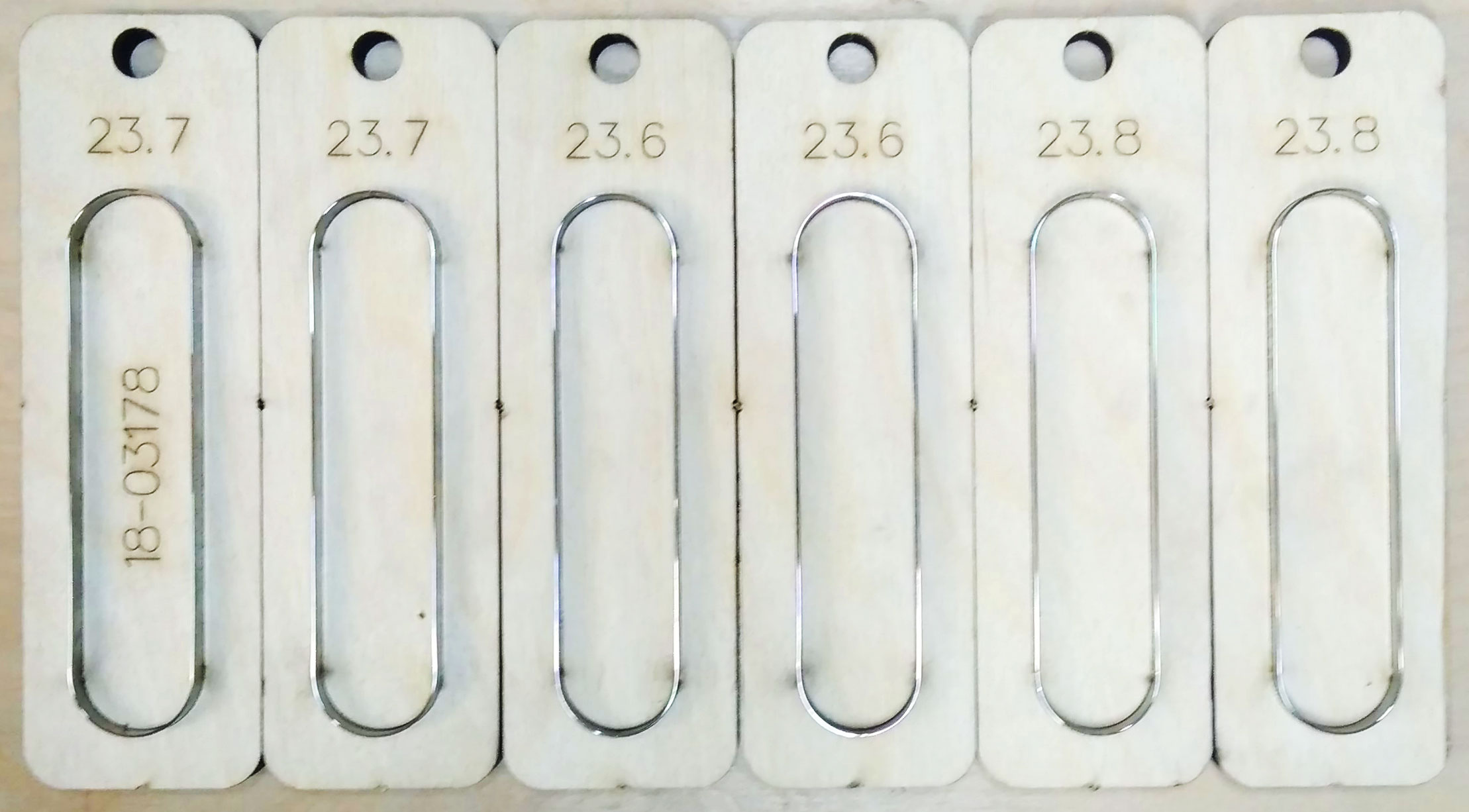

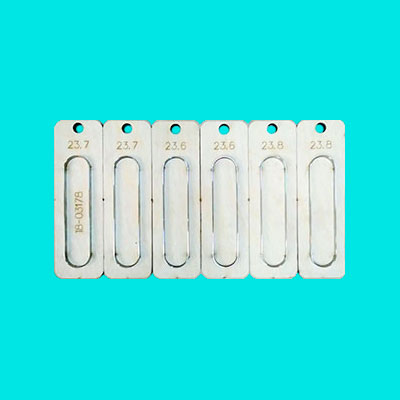

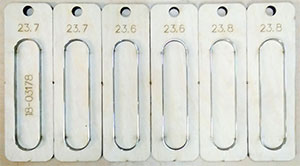

Калибры

Данные приспособления очень облегчают процесс настройки пресса. Полный комплект состоит из трех пар калибров (23,8мм, 23,7мм, 23,6мм)

Применение данных приспособлений:

1) в зависимости от поставленных задач, между валами устанвливаются калибры нужного размера; калибры устанвливаются попарно, по одному с каждой стороны вала

2) верхний вал опускается на калибры и прижимается верхними гайками; нижними гайками вал фиксируется в данном положении

Цена комплекта: 4000 руб

Видео настройки пресса с помощью калибров посмотреть на

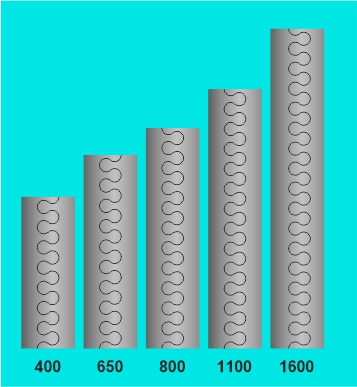

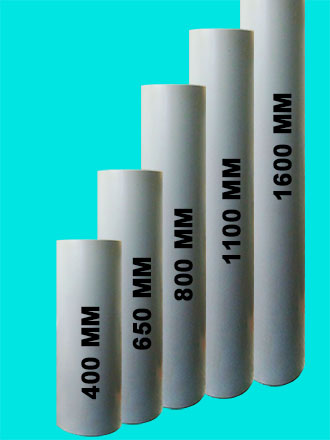

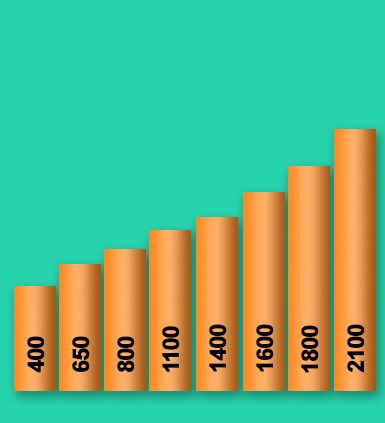

Бандаж

Сменный бандаж для верхнего вала:

400мм - 400 руб.шт

650мм - 450 руб.шт

800мм - 500 руб.шт

1100мм - 550 руб.шт

1600мм - 600 руб.шт

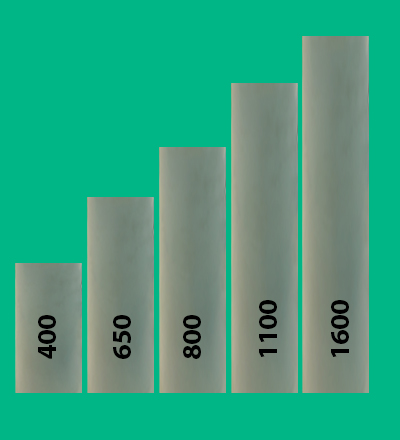

Бандаж гумированный



Сменный гумированный бандаж для верхнего вала:

400мм - 4700 руб.шт

650мм - 7600 руб.шт

800мм - 9400 руб.шт

1100мм - 12900 руб.шт

1600мм - 19000 руб.шт

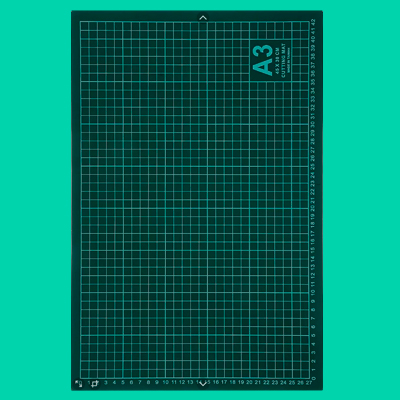

Марзан - ПВХ

В качестве марзана можно использовать коврик для резки из ПВХ.

Размер А3 - 570 руб

Видео применения ковриков

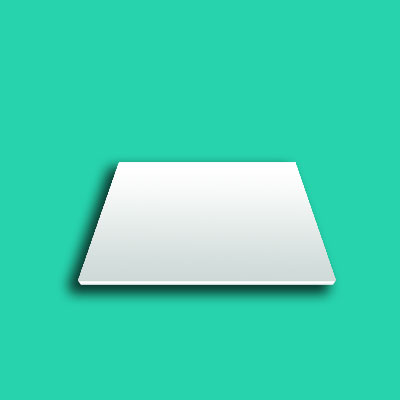

Марзан - полистирол

В качестве марзана можно использовать ударопрочный полистирол.

Рзмер А4 - 200 руб

Размер А3 - 300 руб

Остальные размеры - 35 руб.дм.кв

Видео применения марзана (Как рубить на валковом прессе мягкие материалы)

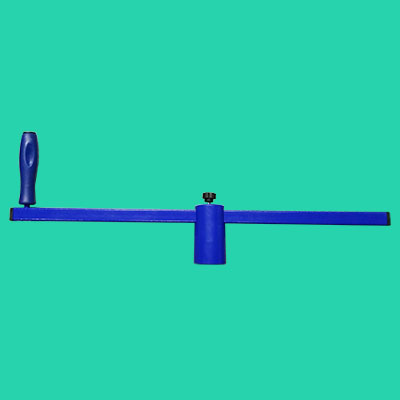

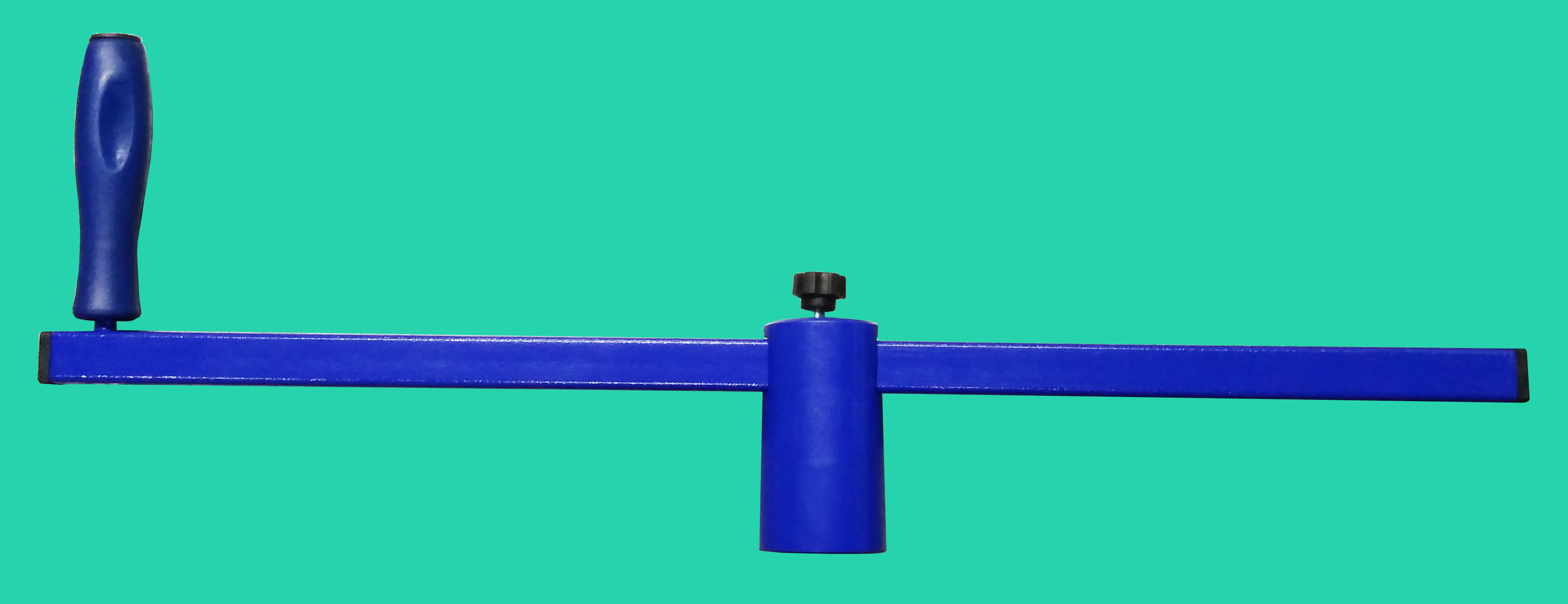

Ручка регулируемая

(может устанавливаться на все модели прессов, кроме ПВР1)

Любой пресс может работать с ручным приводом. Иногда, при небольших объемах целесообразнее применять пресс с ручным приводом. Особенно актуально для работы в офисных и др. помещениях, где уровень шумности имеет принципиальное значение.

Рабочее плечо ручки регулируется до 520мм. Позволяет развивать крутящий момент до 50 кгс*м (490 Н*м)

Цена 1500 руб.






Индикаторы стрелочные

Любой валковый пресс может комплектоваться (опционно) двумя индикаторами на кронштейнах. Индикаторы позволяют регулировать положение верхнего вала с точностью до 0,01мм. Это бывает необходимо при выполнении работ требующих особой точности. Например, высечка наклеек, этикеток, эмбосирование и т.д.

Цена комплекта (2 индикатора+2 крепления) - 7000 руб





Книжка

Изготавливается по размеру штанцформы.

Цена расчитывается индивидуально под конкретный размер.

Для примера: размер под вырубку А4 - 8000 руб.



Видео применения "книжки"

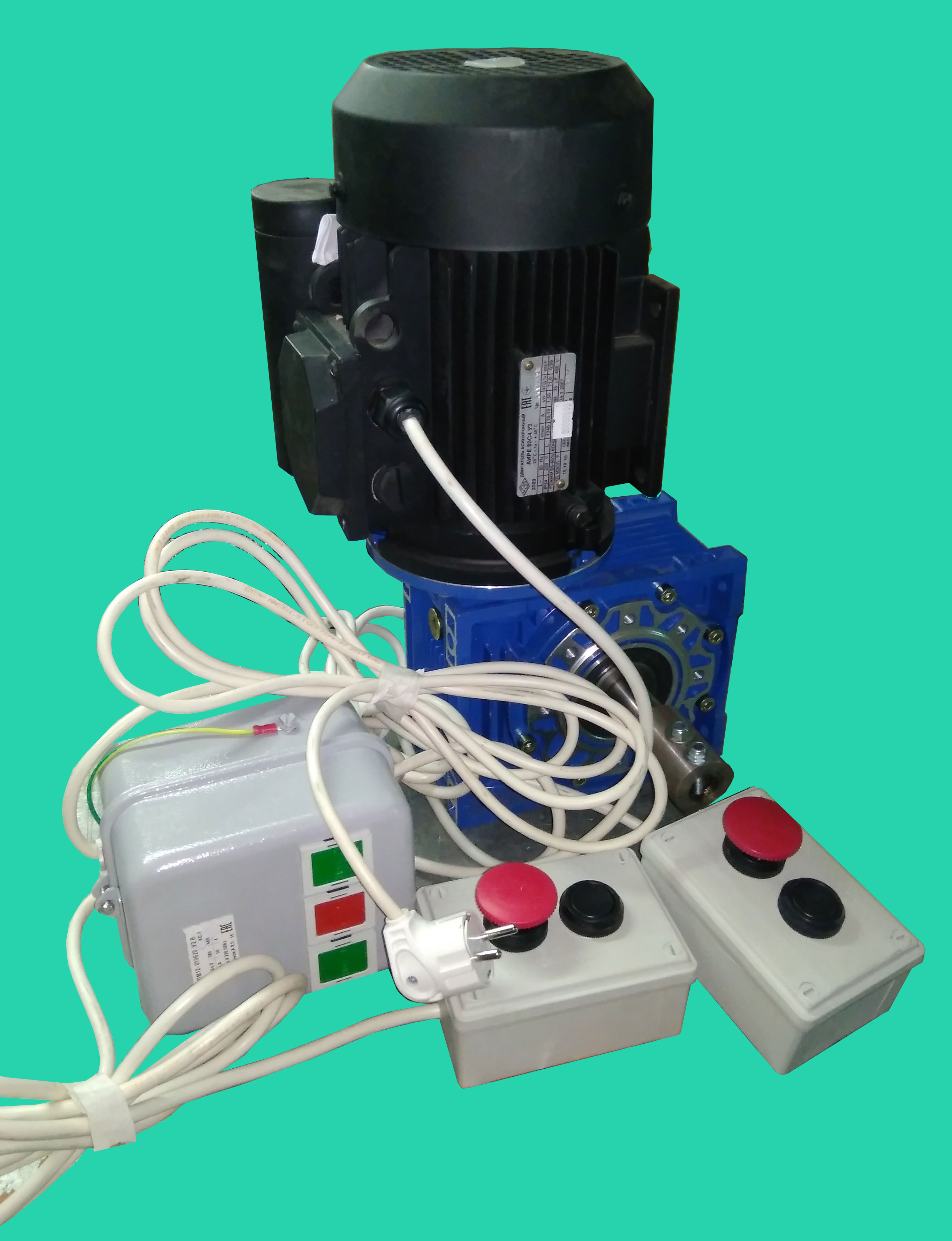

Электропривод

(может устанавливаться на все модели прессов, кроме ПВР1)

В комплект электропривода входят:
1) мотор-редуктор
2)реверсивный магнитный пускатель
3) кронштейн крепления моторредуктора

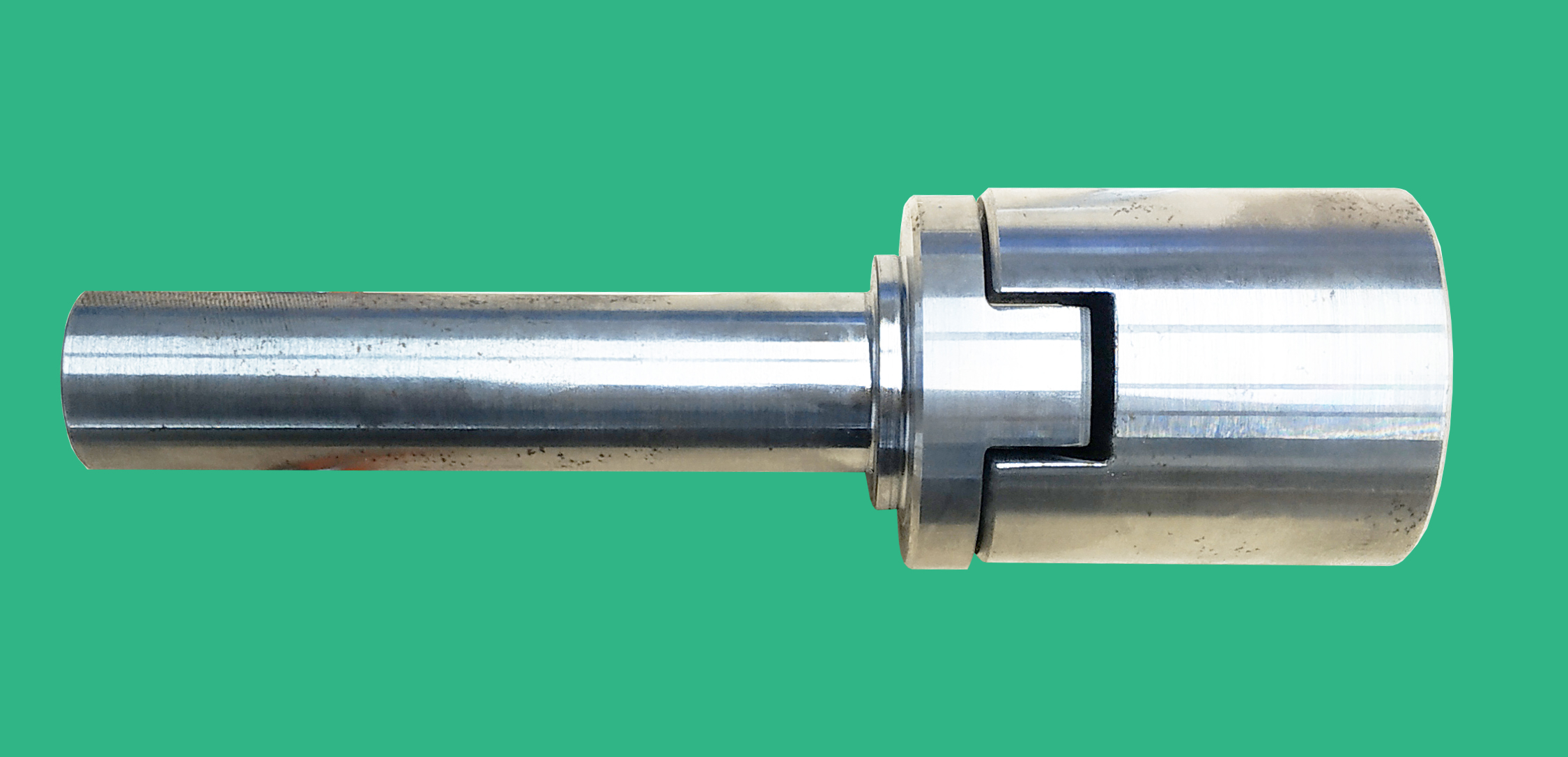

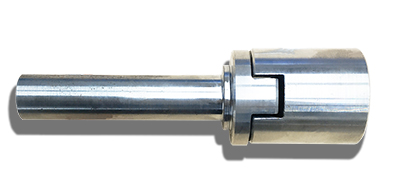

4) переходной вал
5) кронштейн крепления магнитного пускателя
6) электропроводка (подключенная)

(выносные пульты управления в базовый комплет не входят)

Электропривод может комплектоваться:

однофазным двигателем 220В мощностью 550 Вт, 1,5 кВт

трехфазным двигателем 380В, мощностью 550 Вт, 1,5 кВт.

Цена не зависимо от фазности:

550 Вт - 30000 руб

1,5 кВт - 40000 руб

  Комплектующие: электропривод к валковому прессу

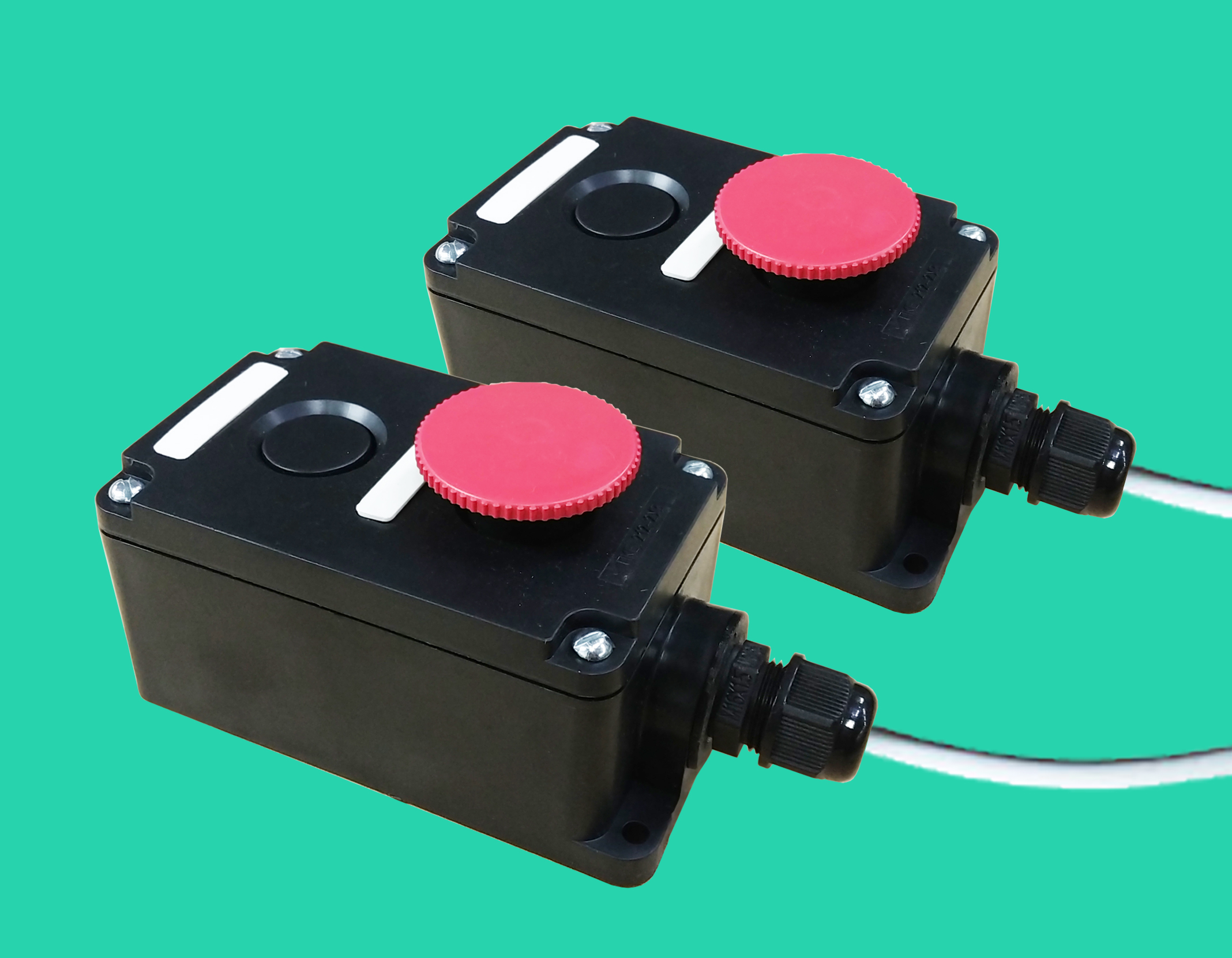

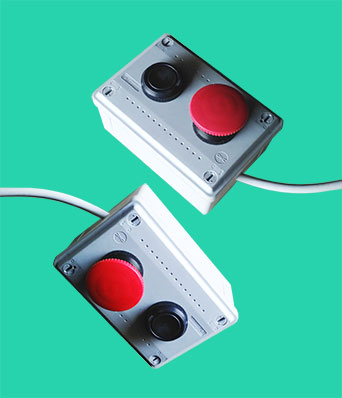

Пульты управления выносные (комплект)

Для удобства работы, при работе на прессе с электроприводом, применяются выносные пульты управления. Пульты подключаются параллельно кнопкам магнитного пускателя. Один пульт запускает вращение вала в одну сторону, другой в другую. Очень удобная опция, особенно когда предполагается работа на прессе двух человек. Производительность на прессе оснащенном таким управлением увеличивается в два раза и более.

Комплект состоит из двух пультов. Длина электропроводки зависит от марки пресса и на цену не влияет.

Цена комплекта - 4000 руб.

  Выносные пульты управления для валкового пресса



Опорная плита

Опорная плита служит основанием для штанцформы и дает значительный положительный эффект:

1) Координально увеличивается площадь соприкосновения инструмента с нижним валом. Что в свою очередь положительно увеличивает трение.

2) Тыльная сторона ножей защищена от истирания.

3) Нож не разбалтывается в фанерном основании.

4) При использовании штанцформ с опорной плитой появляется возможность использования приправочной ленты для корректировки вылета ножа.

Есть и негативный момент: плита значительно утяжеляет штанцформу. В связи с этим обстоятельством применение опорной плиты на формах значительных размеров не целесообразно.

Крайне желательна установка плиты для штанцформ с пробойниками. Именно пробойники разбалываются в первую очередь.

Толщина плиты - 6мм
Материал - сталь
Вес - 470 г/дм.кв.

Цена: 455 руб/дм.кв.
